LED模组尺寸参数一览表

LED模组概述

LED（发光二极管）模组，作为现代照明与显示技术的核心组件，广泛应用于户外广告牌、室内显示屏、汽车照明、舞台灯光等多个领域，其高效能、长寿命及节能环保的特性，使其成为替代传统光源的理想选择，本文旨在详细介绍LED模组的尺寸参数，包括其基本结构、尺寸分类、关键参数解读以及实际应用中的考量因素，为设计、采购及使用LED模组的专业人士提供全面而深入的参考信息。

LED模组基本结构

LED模组通常由多个LED芯片、驱动电路、散热基板、光学透镜或反射罩等部件组成，LED芯片是发光的核心，通过电流激发产生光；驱动电路则负责控制电流大小，确保LED稳定工作；散热基板用于将LED产生的热量有效传导至外部，保持模组温度适宜；光学透镜或反射罩则用于控制光线的分布和方向，实现所需的照明效果或显示效果。

LED模组尺寸分类

1、按封装形式分类：

- 直插式LED模组：LED芯片直接焊接在电路板上，适用于对亮度要求不高且成本敏感的应用场合。

- 贴片式LED模组：LED芯片采用表面贴装技术（SMT）安装在电路板上，具有体积小、重量轻、易于自动化生产等优点，广泛应用于高密度显示屏等领域。

2、按尺寸规格分类：

- 小型模组：如0603、0805封装的LED模组，常用于微型显示屏、指示灯等场合。

- 中型模组：如3528、5050封装的LED模组，适用于中大型显示屏、装饰照明等应用。

- 大型模组：如3030、5730封装的LED模组，常用于户外广告牌、体育场馆照明等对亮度和视角有较高要求的场景。

3、按应用领域分类：

- 户外广告牌用LED模组：强调高亮度、宽视角、抗紫外线能力及防水防尘等级。

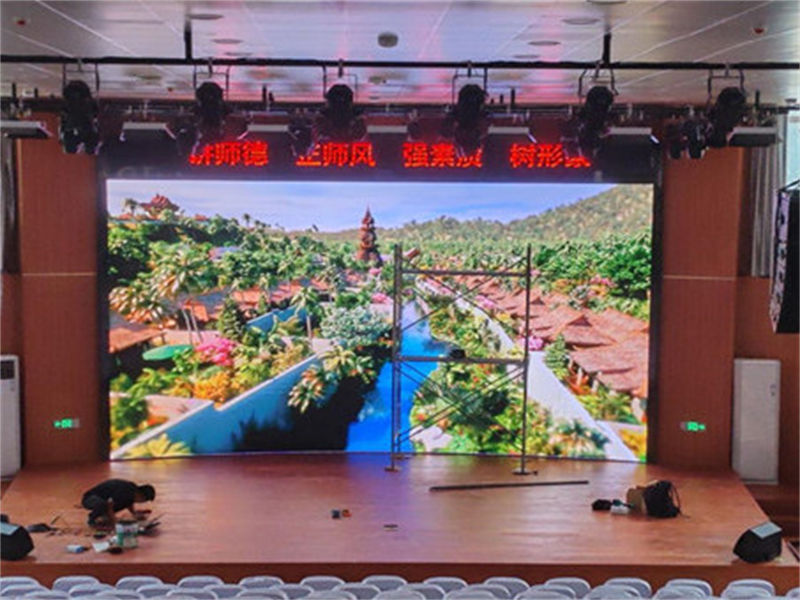

- 室内显示屏用LED模组：注重色彩还原度、刷新率及拼接缝隙的紧密性。

- 汽车照明用LED模组：需满足耐震动、耐高温及符合汽车电子标准的要求。

- 舞台灯光用LED模组：追求多样化的光束效果及快速响应能力。

LED模组关键参数解读

1、尺寸参数：

- 长度（Length）：指模组沿安装方向的最大长度。

- 宽度（Width）：指模组垂直于安装方向的最大宽度。

- 高度（Height）：指模组从基板到最高点的总高度，对于直插式模组尤为重要，因为其引脚长度会影响安装空间。

- 间距（Pitch）：指相邻两个LED芯片中心之间的距离，直接影响显示屏的像素密度和视觉效果。

2、电气参数：

- 工作电压（Operating Voltage）：LED模组正常工作所需的电压范围。

- 工作电流（Operating Current）：LED模组正常工作时所需的电流大小。

- 功率（Power）：LED模组消耗的电功率，通常以瓦特（W）为单位。

- 发光效率（Luminous Efficiency）：单位功率下产生的光通量，是衡量LED模组节能性能的重要指标。

3、光学参数：

- 光强分布（Luminous Intensity Distribution）：描述LED模组发出的光线在不同角度下的强度变化情况。

- 色温（Color Temperature）：反映LED模组发出光线的颜色特性，常用开尔文（K）值表示。

- 显色指数（Color Rendering Index, CRI）：衡量LED模组对物体颜色还原能力的指标，数值越高越好。

4、环境适应性参数：

- 工作温度范围（Operating Temperature Range）：LED模组能在何种温度范围内稳定工作。

- 防护等级（IP Rating）：表示LED模组对固体颗粒物及液体侵入的防护能力，如IP65表示防尘防喷水。

- 抗震性能：评估LED模组在震动环境下的稳定性和可靠性。

实际应用中的考量因素

1、应用场景匹配：根据具体的应用场景选择合适的LED模组尺寸和类型，如户外广告牌需选用高亮度、宽视角的模组；室内显示屏则更注重色彩还原度和刷新率。

2、散热设计：合理设计散热方案，确保LED模组在长时间工作时能够有效散热，避免因过热导致的性能下降或损坏。

3、电源匹配：选择合适的电源适配器或驱动器，确保为LED模组提供稳定、合适的工作电压和电流。

4、安装方式与空间布局：考虑模组的安装方式（如贴墙安装、吊装等）及空间布局，确保模组之间的拼接紧密、美观大方。

5、维护与更换便捷性：设计时需考虑模组的拆卸和更换是否方便，以便后期维护和升级。

LED模组尺寸参数表是一个复杂而细致的体系，涵盖了从基本结构到关键参数解读，再到实际应用中的考量因素等多个方面，在选择和使用LED模组时，需要综合考虑这些因素，以确保获得最佳的照明或显示效果，并延长模组的使用寿命，随着LED技术的不断进步和应用领域的不断拓展，未来LED模组的设计和应用将更加多样化和智能化。
