LED显示屏的构成要素与工作原理解析

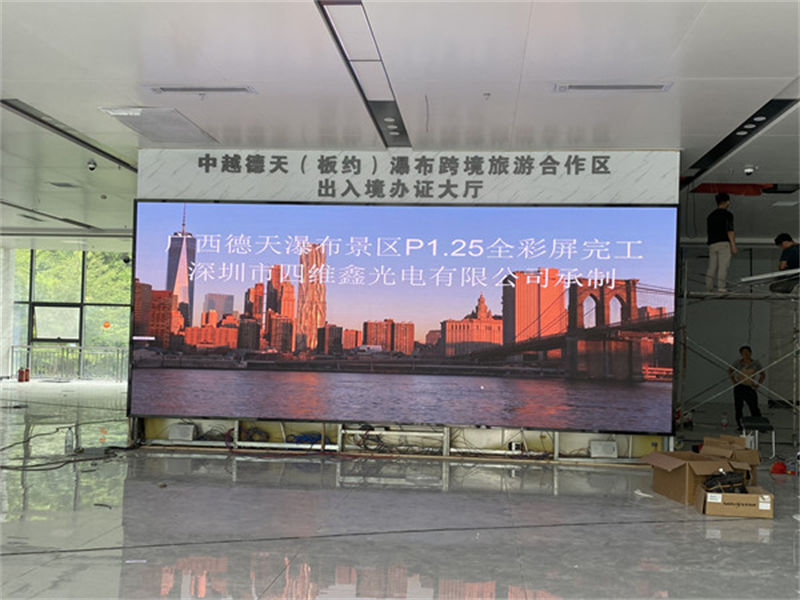

LED（Light Emitting Diode，发光二极管）显示屏作为现代信息传播的重要媒介，广泛应用于广告、交通、体育场馆、舞台表演等多个领域，其高亮度、低功耗、长寿命和色彩鲜艳等特点，使其在众多显示技术中脱颖而出，本文将详细介绍LED显示屏的主要构成部分，包括LED模组、控制系统、驱动电路、电源系统、结构框架以及散热系统等。

LED模组

LED模组是LED显示屏的基本单元，由多个LED灯珠按照一定的排列方式组成，根据显示需求的不同，LED灯珠可以采用红、绿、蓝（RGB）三基色或白光等多种颜色，LED模组的质量和性能直接影响到整个显示屏的效果。

1、LED灯珠：LED灯珠是LED显示屏的核心部件，其发光效率、色彩还原度和寿命等参数至关重要，目前市场上主流的LED灯珠有直插式和表面贴装式（SMD）两种类型，SMD LED因其体积小、重量轻、散热性能好等优点，逐渐成为市场的主流选择。

2、PCB板：PCB板（Printed Circuit Board，印刷电路板）是连接LED灯珠并提供电流通路的关键部件，它需要具备良好的导电性能和机械强度，以确保电流稳定传输并承受一定的机械压力。

3、封装材料：为了保护LED灯珠并提高其耐候性，通常需要使用硅胶、环氧树脂等材料进行封装，这些封装材料不仅能够防止水分、灰尘等杂质侵入，还能在一定程度上减缓热量的传递速度。

控制系统

控制系统是LED显示屏的大脑，负责接收外部信号并将其转换为LED模组所需的电信号，从而实现图像和文字的显示。

1、发送卡：发送卡接收计算机或其他设备发送的视频信号，并将其转换成适合LED显示屏播放的数据格式，发送卡的性能直接影响到显示屏的刷新率和灰度等级。

2、接收卡：接收卡位于LED模组内部，负责接收来自发送卡的数据，并将其分配给各个LED灯珠，接收卡的通道数决定了每个模块可以控制的LED灯珠数量。

3、控制软件：控制软件安装在计算机上，用于编辑、处理和发送视频内容，用户可以通过控制软件调整显示模式、亮度、对比度等参数，以满足不同的应用场景需求。

驱动电路

驱动电路的作用是将控制系统输出的低压电信号转换为能够驱动LED灯珠的高电压大电流信号。

1、恒流驱动器：恒流驱动器能够保证每个LED灯珠获得稳定的电流供应，避免因电流波动导致的亮度不一致问题，恒流驱动器通常采用开关电源设计，以提高转换效率并减小体积。

2、电阻限流：在一些简单的应用中，可能会使用电阻来限制电流大小，虽然这种方法简单易行，但存在能量损耗大、发热严重等问题，因此逐渐被更高效的恒流驱动器所取代。

电源系统

电源系统为整个LED显示屏提供稳定的电力支持，确保所有组件正常工作。

1、交流转直流电源：将市电（AC）转换为直流电（DC），供LED显示屏使用，电源的效率和稳定性对整个系统的运行至关重要。

2、分布式供电：为了减少电缆长度和重量，大型LED显示屏往往采用分布式供电方式，即每个箱体配备独立的电源模块，这样不仅可以降低故障风险，还能便于维护和更换。

3、防雷保护：考虑到户外环境下可能遇到雷电天气，电源系统还需要具备一定的防雷能力，以防止因雷击造成的损坏。

结构框架

结构框架是支撑整个LED显示屏的基础结构，需要具备足够的强度和稳定性。

1、铝合金型材：常用的结构材料之一，具有良好的耐腐蚀性和可塑性，便于加工成各种形状，铝合金型材还可以通过阳极氧化处理进一步提高其外观质感和耐用性。

2、钢结构：对于超大尺寸或特殊形状的LED显示屏，可能会采用钢材作为主要结构材料，钢材具有较高的强度和刚度，适用于承载较大重量的应用场合。

3、安装配件：包括螺丝、螺母、角码等连接件，用于将各个部件组装成一个整体，安装配件的选择应考虑其承重能力和防锈性能。

散热系统

由于LED灯珠在工作时会产生大量热量，因此有效的散热系统对于延长LED显示屏的使用寿命至关重要。

1、自然散热：小型或低功率的LED显示屏可以通过铝制外壳的自然散热来维持适宜的工作温度，自然散热成本低，但效率相对较低。

2、风扇散热：对于中大功率的LED显示屏，通常会加装风扇以加速空气流动，从而提高散热效果，风扇散热成本适中，但噪音较大且需定期维护。

3、水冷散热：在一些极端条件下，如超高功率密度的应用场合，可能会采用水冷散热技术，水冷散热具有极高的散热效率，但成本较高且安装复杂。

LED显示屏主要由LED模组、控制系统、驱动电路、电源系统、结构框架以及散热系统等多个部分组成，每个部分都发挥着不可或缺的作用，共同构成了这一高效、节能的信息展示平台，随着技术的不断进步，未来的LED显示屏将会更加智能化、环保化，为人们的生活带来更多便利与惊喜。
